Tủ đo lường với cầu dao phụ tải mã YAG là tủ trung thế Aysan với cầu dao phụ tải đóng cắt điện trong môi trường cách điện khí SF6 kèm biến dòng điện (CT, TI) và biến điện áp (PT, VT, TU). Tủ dùng để đóng cắt cấp điện cho biến dòng điện và biến điện áp phục vụ mục đích đo đếm hiển thị và cấp tín hiệu cho các phần tử bảo vệ của hệ thống.
Tủ đo lường với cầu dao phụ tải mã YAG hay còn gọi là tủ đo lường dòng điện, điện áp - là cấu hình tủ trung thế Aysan thông dụng trong mạng điện trung thế. Nó được sử dụng ở các hệ thống dãy tủ yêu cầu đo lường hiển thị dòng điện, điện áp riêng hoặc lấy tín hiệu ra cho rơ le bảo vệ trong tủ máy cắt.
Tủ trung thế Aysan (tủ trung thế 24kV, tủ trung thế 40.5kV) - Tủ có thể đặt trong nhà hoặc trong các trạm kiosk vỏ kim loại ngoài trời.
Tủ trung thế Aysan (tủ trung thế 24kV, tủ trung thế 40.5kV) - Tủ được dùng trong các nhà máy, xí nghiệp sản xuất, các ngành công nghiệp nặng, các tòa nhà, chung cư, cao ốc, bệnh viện, trường học,...

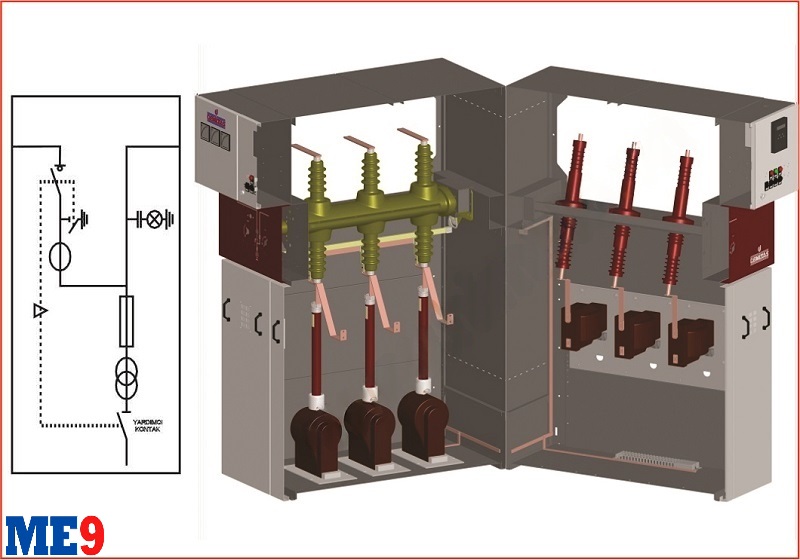

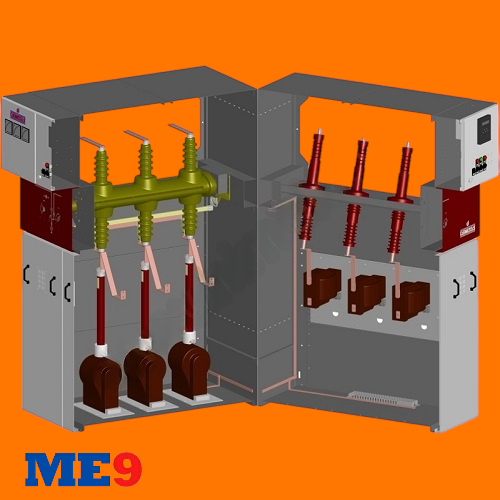

Hình ảnh thiết kế bố trí 3D cho tủ đo lường với cầu dao phụ tải mã YAG hãng Aysan
Chính sách bảo hành:
Tủ trung thế Aysan (tủ trung thế 24kV, tủ trung thế 40.5kV) mã YAG - Bảo hành 18 tháng kể từ ngày giao hàng hoặc 12 tháng kể từ ngày đóng điện.
Cam kết chất lượng:
Tủ trung thế Aysan (tủ trung thế 24kV, tủ trung thế 40.5kV) mã YAG - Tủ nhập khẩu trọn bộ hãng Aysan, xuất xứ Thổ Nhĩ Kỳ, cấp đầy đủ CO, CQ nhập khẩu.
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm Tủ trung thế Aysan Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Thông số kỹ thuật tủ:
|
Hãng |
Aysan (Batel/Schneider) |
|
Xuất xứ |
Thổ Nhĩ Kỳ |
|
Mã Tủ |
YAG |
|
Điện áp làm việc |
Từ 7.2kV đến 40.5kV (Thông dụng: 24kV, 36kV) |
|
Dòng điện định mức |
630A (Cầu chì: 2A) |
|
Dòng cắt ngắn mạch |
16kA đến 20kA/s |
Kích thước của tủ:
|
Điện áp |
Kích thước |
||
|
Cao (mm) |
Rộng (mm) |
Sâu (mm) |
|
|
24kV |
1900 |
750 |
1000/1250 |
|
40.5kV |
2250 |
1000 |
1400/1650 |
Cân nặng tủ: 700kg
