- Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF - là cấu hình tủ trung thế Aysan với cầu dao phụ tải đóng cắt điện trong môi trường cách điện khí SF6 có kèm bộ liên động cầu chì và cầu chì ống trung thế ra bảo vệ động cơ trung thế, tụ bù trung thế, Máy biến áp (thông dụng nhất).
- Tủ cầu dao phụ tải kèm chì YST/ YSF hãng Aysan được chia ra làm: tủ cầu dao phụ tải 24kV (dùng cho lưới điện 22kV) và tủ cầu dao phụ tải 40.5kV (dùng cho lưới điện 35kV), mã hiệu tủ YST hoặc YSF.
Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF hãng AYSAN là cấu hình tủ trung thế thông dụng trong hệ thống điện trung thế. Nó được sử dụng ở hầu hết các trạm điện cuối nguồn (trạm nhánh) để đóng cắt nguồn điện đầu ra tới phụ tải là các động cơ trung thế, tụ bù trung thế, Máy biến áp (thông dụng nhất) có điện áp danh định của lưới điện từ 6kV đến 35kV của Việt Nam.

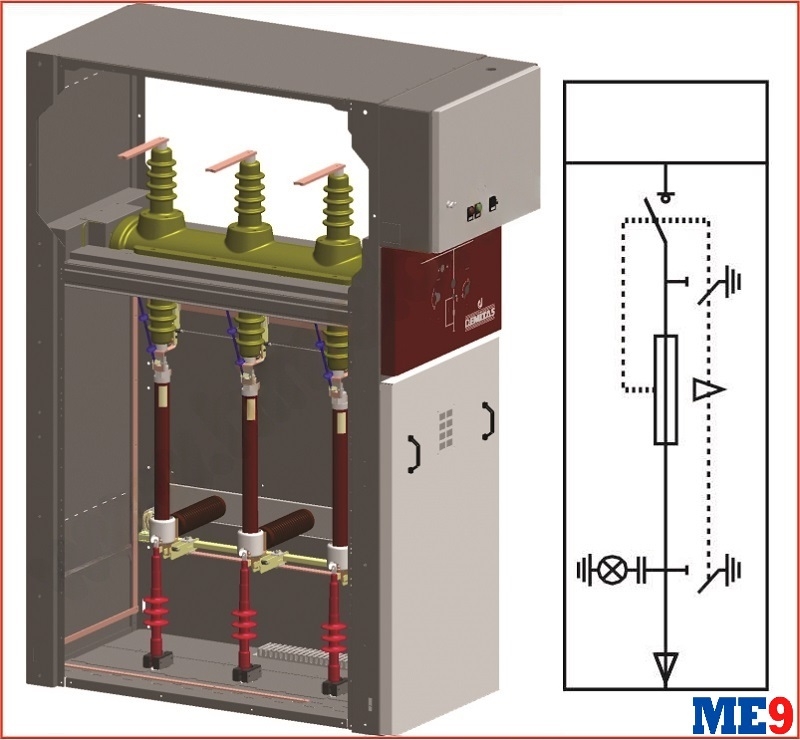

Hình ảnh thiết kế bố trí 3D cho tủ trung thế Aysan cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF

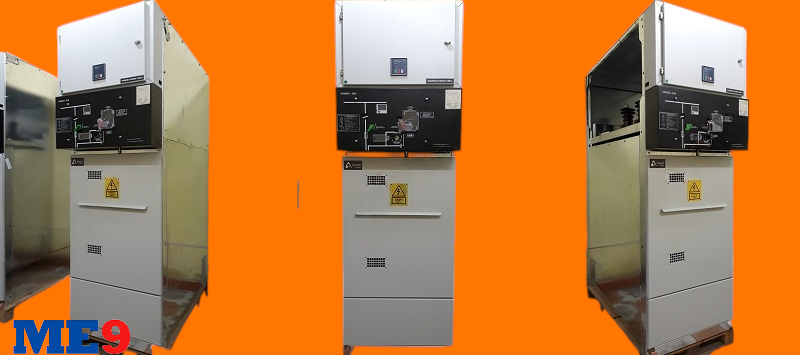

Hình ảnh chi tiết các góc nhìn của tủ trung thế Aysan cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF
Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF hãng AYSAN - Tủ có thể đặt trong nhà (trong trạm xây) hoặc trong các trạm kiosk vỏ kim loại ngoài trời; tủ được dùng trong các nhà máy, xí nghiệp sản xuất, các ngành công nghiệp nặng, các tòa nhà, chung cư, cao ốc, bệnh viện, trường học,...
Là tủ cầu dao phụ tải do đó Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF là tủ có thể đóng cắt khi không có tải cũng như khi có tải với dòng định mức lên đến 630A và cầu dao này được đặt trong buồng khí SF6 nên hồ quang sinh ra sẽ được triệt tiêu gần như ko có vì vậy sẽ an toàn cho người vận hành thiết bị và tuổi thọ thiết bị cũng được nâng cao.
Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF - Tủ dạng module ghép ngăn nên linh động trong cấu hình ghép nối các module chức năng với nhau tạo thành 1 dãy tủ hoàn chỉnh phù hợp yêu cầu của hệ thống. Tủ sử dụng đầu cáp thường, tức là sử dụng các loại đầu cáp co nhiệt (đầu cáp co nóng) hoặc sử dụng đầu cáp co nguội (đầu cáp co lạnh) nên tiết kiệm chi phí, dễ dàng thi công lắp đặt.
Đầu cáp sử dụng trong Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF của Aysan có thể sử dụng đầu cáp co nhiệt/ đầu cáp co nguội của tất cả các thương hiệu đầu cáp trên thị trường, thông dụng là các thương hiệu: đầu cáp 3M, đầu cáp Raychem TE, ...
Chính sách bảo hành:
Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF - Bảo hành 18 tháng kể từ ngày giao hàng hoặc 12 tháng kể từ ngày đóng điện.
Cam kết chất lượng:
Tủ cầu dao phụ tải kèm chì bảo vệ MBA mã YST/ YSF - Tủ nhập khẩu trọn bộ hãng Aysan, xuất xứ Thổ Nhĩ Kỳ (xuất xứ Châu Âu), cấp đầy đủ CO, CQ nhập khẩu.
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm Tủ trung thế Aysan Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Thông số kỹ thuật tủ:
|
Hãng |
Aysan (Batel/Schneider) |
|
Xuất xứ |
Thổ Nhĩ Kỳ |
|
Mã Tủ |
YSF/YST |
|
Điện áp làm việc |
Từ 7.2kV đến 40.5kV (Thông dụng: 24kV, 36kV) |
|
Dòng điện định mức |
630A (Cầu chì: 10A, 16A, 20A, 25A, ... 160A) |
|
Dòng cắt ngắn mạch |
16kA đến 20kA/s |
Kích thước của tủ:
|
Điện áp |
Kích thước |
||
|
Cao (mm) |
Rộng (mm) |
Sâu (mm) |
|
|
24kV |
1900 |
500 |
1000/1250 |
|
36/40.5kV |
2250 |
750 |
1400/1650 |
Cân nặng tủ: 310kg
