- Tủ cầu dao cách ly mã GG là cấu hình tủ trung thế Aysan với cầu dao cách ly đóng cắt điện trong môi trường cách điện khí SF6. Tủ được dùng làm tủ đầu vào hoặc tủ đầu ra tùy theo thiết kế của hệ thống.
- Tủ cầu dao cách ly trung thế Aysan được chia ra làm: tủ cầu dao cách ly 24kV (dùng cho lưới điện 22kV) và tủ cầu dao cách ly 40.5kV (dùng cho lưới điện 35kV), mã hiệu tủ GG.
Tủ cầu dao cách ly mã GG hãng AYSAN là cấu hình tủ trung thế thông dụng và thiết yếu trong mạng điện trung thế. Nó được sử dụng ở hầu hết các trạm điện đầu nguồn/ cuối nguồn hoặc trạm trung gian. Tủ được dùng làm tủ đầu vào (nối với cáp ngầm trung thế đầu vào) để đóng cắt nguồn đầu vào cấp cho hệ thống dãy tủ tại trạm hoặc được dùng làm tủ đầu ra (nối với cáp ngầm trung thế đầu ra) để đóng cắt điện đầu ra cấp nguồn tới các trạm khác.

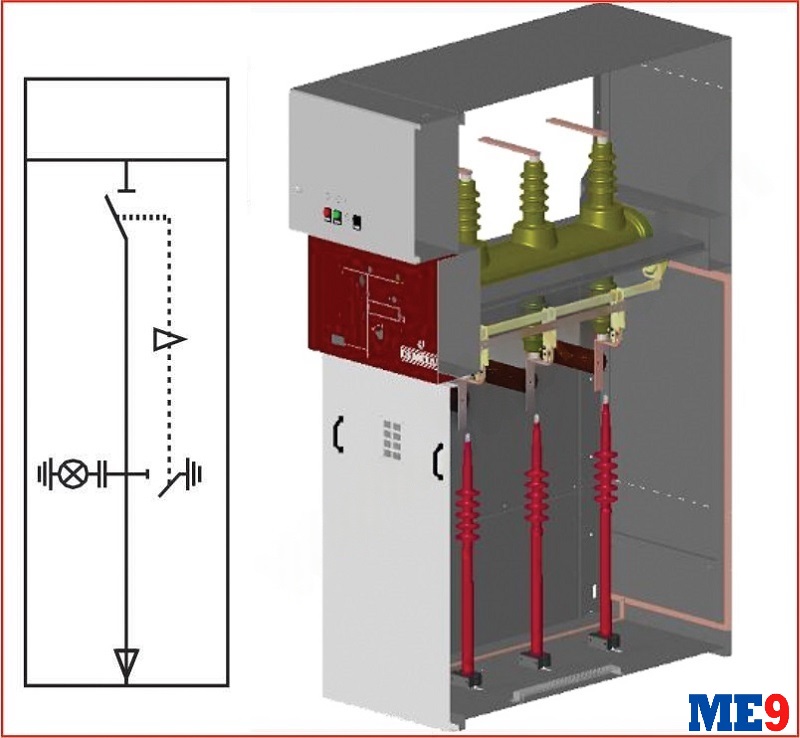

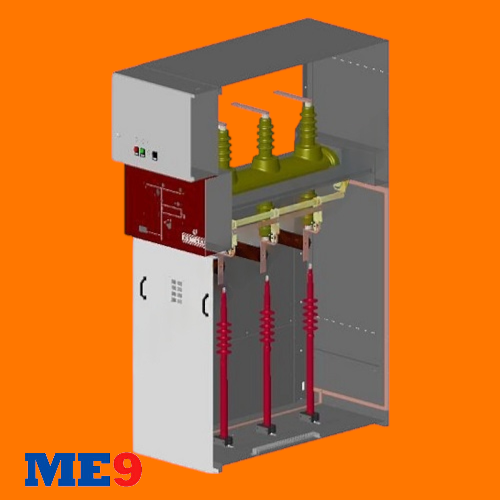

Hình ảnh thiết kế bố trí 3D cho tủ cầu dao cách ly mã GG hãng Aysan
Tủ cầu dao cách ly mã GG - Tủ có thể đặt trong nhà (trong các trạm xây) hoặc trong các trạm kiosk vỏ kim loại ngoài trời; dùng trong các nhà máy, xí nghiệp sản xuất, các ngành công nghiệp nặng, các tòa nhà, chung cư, cao ốc, bệnh viện, trường học,...
Là tủ cầu dao cách ly do đó Tủ cầu dao cách ly mã GG là tủ có thể đóng cắt khi không có tải với dòng dẫn điện định mức của cầu dao lên đến 630A hoặc 1250A và cầu dao này được đặt trong buồng khí SF6 nên hồ quang sinh ra sẽ được triệt tiêu gần như ko có vì vậy sẽ an toàn cho người vận hành thiết bị và tuổi thọ thiết bị cũng được nâng cao.
Tủ cầu dao cách ly mã GG - Tủ dạng module ghép ngăn nên linh động trong cấu hình ghép nối các module chức năng với nhau tạo thành 1 dãy tủ hoàn chỉnh phù hợp yêu cầu của hệ thống. Tủ sử dụng cầu dao phụ tải hãng BATEL hoặc hãng SCHNEIDER xuất xứ Thổ Nhĩ Kỳ. Tủ sử dụng đầu cáp thường, tức là sử dụng các loại đầu cáp co nhiệt (đầu cáp co nóng) hoặc sử dụng đầu cáp co nguội (đầu cáp co lạnh) nên tiết kiệm chi phí, dễ dàng thi công lắp đặt.
Đầu cáp sử dụng trong Tủ cầu dao cách ly mã GG của Aysan có thể sử dụng đầu cáp co nhiệt/ đầu cáp co nguội của tất cả các thương hiệu đầu cáp trên thị trường, thông dụng là các thương hiệu: đầu cáp 3M, đầu cáp Raychem TE, ...
Chính sách bảo hành:
Tủ cầu dao cách ly mã GG - Bảo hành 18 tháng kể từ ngày giao hàng hoặc 12 tháng kể từ ngày đóng điện.
Cam kết chất lượng:
Tủ cầu dao cách ly mã GG - Tủ nhập khẩu trọn bộ hãng Aysan, xuất xứ Thổ Nhĩ Kỳ (xuất xứ Châu Âu), cấp đầy đủ CO, CQ nhập khẩu.
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm Tủ cầu dao cách ly mã GG hãng Aysan Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Thông số kỹ thuật tủ:
|
Hãng |
Aysan (Batel/Schneider) |
|
Xuất xứ |
Thổ Nhĩ Kỳ |
|
Mã Tủ |
GG |
|
Điện áp làm việc |
Từ 7.2kV đến 40.5kV (Thông dụng: 24kV, 36kV) |
|
Dòng điện định mức |
630A-1250A |
|
Dòng cắt ngắn mạch |
16kA đến 20kA/s |
Kích thước của tủ:
|
Điện áp |
Kích thước |
||
|
Cao (mm) |
Rộng (mm) |
Sâu (mm) |
|
|
24kV |
1900 |
500 |
1000/1250 |
|
40.5kV |
2250 |
750 |
1400/1650 |
Cân nặng tủ: 310kg
