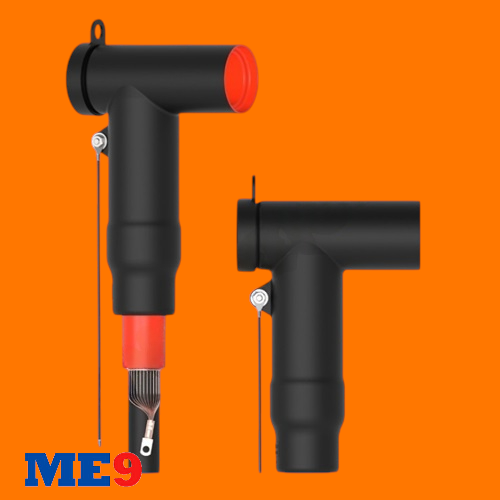

Đầu cáp Tee Plug 35 (42) kV, đầu cáp T-Plug 35 (42) kV hay đầu cáp Tplug 35 (42) kV hãng Raychem TE mã RSTI-68XX là đầu cáp làm bằng chất liệu cao su Silicon cách điện và chống cháy cao. Nó được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm điện áp đến 40.5kV, đầu cáp dùng để đấu nối cáp ngầm 35 (40.5) kV vào tủ trung thế RMU như tủ RMU ABB, Tủ RMU SFA, tủ RMU Elko, ... điện áp đến 35 (40.5) kV.
RSTI-68XX - Đầu cáp Tplug (Tee Plug) 35 (42) kV Raychem TE thường được sử dụng để đấu nối cáp ngăn cầu dao phụ tải lộ vào hoặc ngăn cầu dao phụ tải lộ ra và các ngăn máy cắt của các tủ RMU lưới điện 35kV hay 36kV.

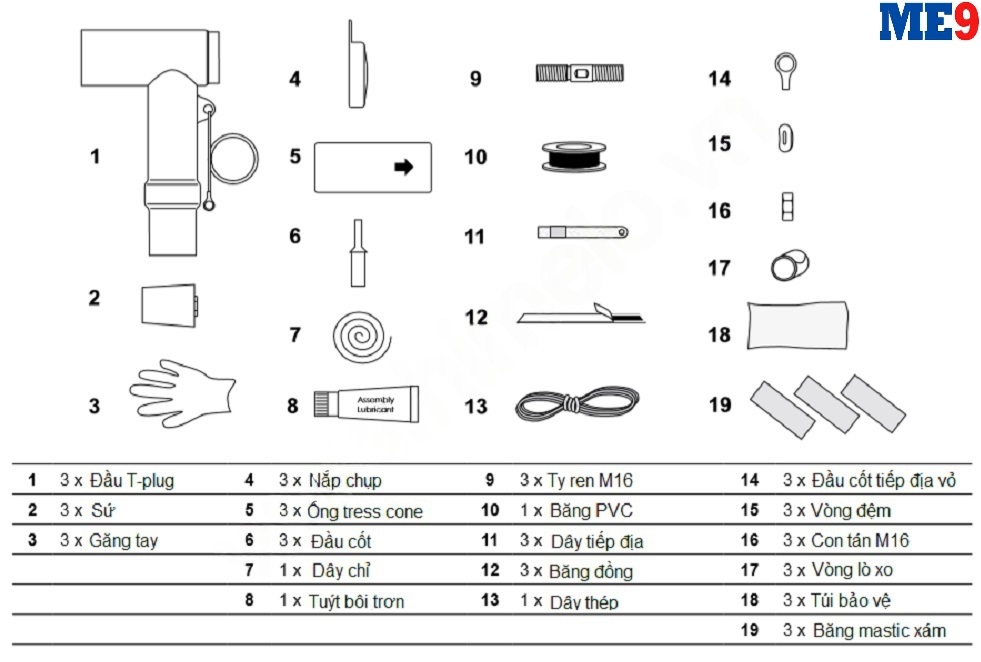

Bảng liệt kê vật tư trọn bộ 1 bộ đầu cáp Tplug 35 (42) kV Raychem TE loại RSTI-68XX

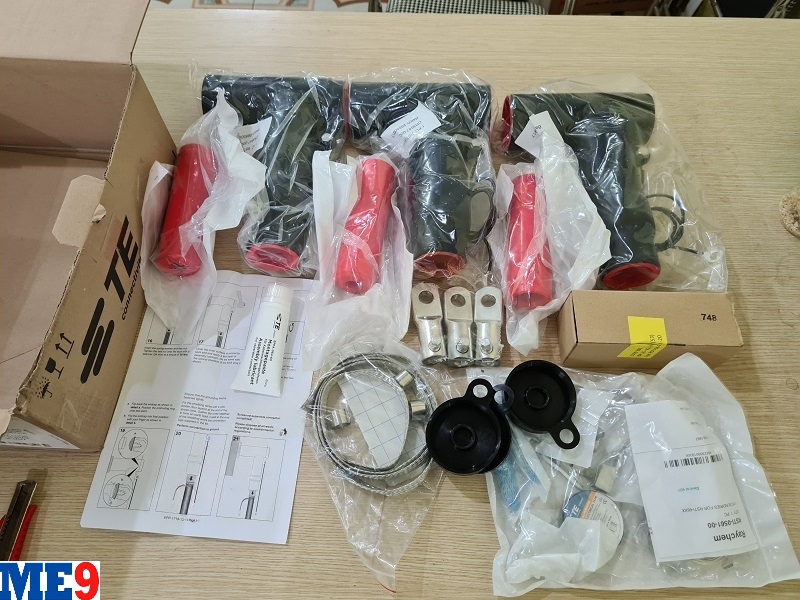

Hình ảnh vật tư trọn bộ 1 bộ đầu cáp Tplug 35 (42) kV Raychem TE loại RSTI-68XX

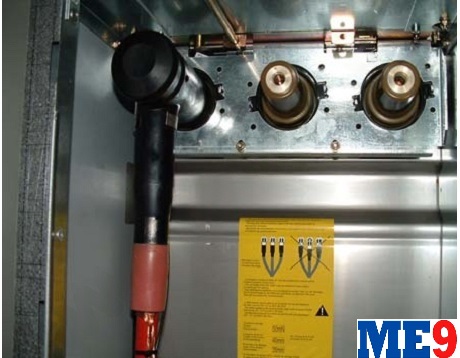

Hình ảnh thực tế đấu nối bộ Đầu cáp Tplug 35 (42) kV Raychem TE loại RSTI-68XX
Đầu cáp Tplug hay Tee Plug, Tee Connector Raychem 42kV này là đầu cáp dùng để đấu nối cáp 1 pha hoặc cáp 3 pha nối vào tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào). Các tủ RMU 40.5kV có thể sử dụng đầu cáp Tee Connector 42kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU Schneider RM6, tủ RMU Siemens 8DJH, tủ RMU Elko, ...
Chính sách bảo hành:
RSTI-68XX - Đầu cáp Tplug 35 (42) kV hãng Raychem TE (Tyco Energy) - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
RSTI-68XX - Đầu cáp Tplug 35 (42) kV hãng Raychem TE (Tyco Energy) - Sản phẩm được nhập trực tiếp từ hãng Raychem TE / EU (Đức hoặc Balan).
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm RSTI-68XX - Đầu cáp Tplug 35 (42)kV hãng Raychem TE (Tyco Energy) Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!

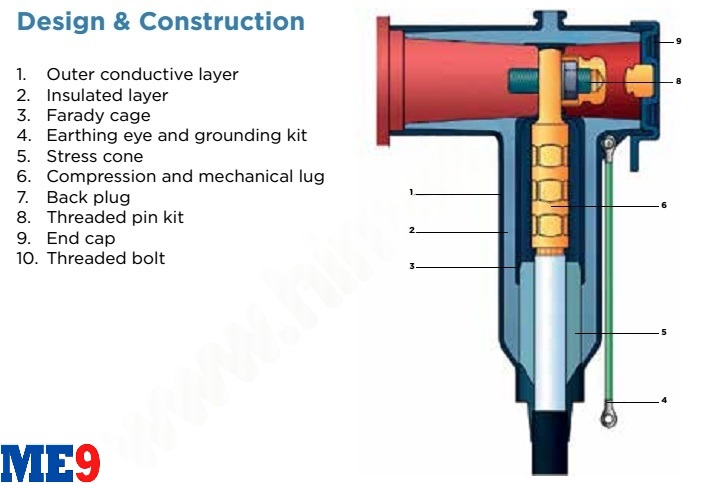

Chi tiết cấu tạo của 1 bộ đầu cáp Tee Plug, T-Plug, Tplug Raychem TE

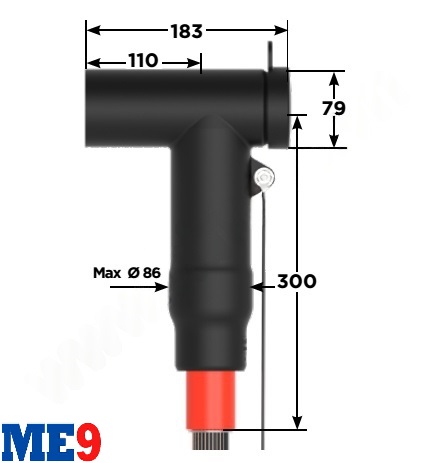

Kích thước tổng thể đầu cáp Tplug 35 (42) kV Raychem TE loại RSTI-68XX
* Đầu cáp Tplug 35 (42) kV hãng Raychem TE (Tyco Energy) mã RSTI-68XX - Bảng mã lựa chọn đầu cáp phù hợp với các tiết diện cáp:
RSTI-68XX - 35 (42) kV SCREENED T-CONNECTORS
|
STT |
Mã Hiệu Product code |
Tiết diện Conductor size (mm2) |
Đơn giá Unit price (VNĐ) |
|
1 |
RSTI-6851 (Al or Cu) |
25-95 |
LH |
|
2 |
RSTI-6852 (Al or Cu) |
95-150 |
LH |
|
3 |
RSTI-6853 (Al or Cu) |
120-240 |
LH |
|
4 |
RSTI-6855 (Al or Cu) |
185-300 |
LH |
