Đầu cáp Sub-Tplug 24kV Raychem TE mã RSTI-CC-58XX

RSTI-CC-58XX - Đầu cáp Sub-Tplug (Sub Tee Plug) 24kV Raychem TE thường được sử dụng để đấu nối cáp ngăn cầu dao phụ tải lộ vào hoặc ngăn cầu dao phụ tải lộ ra của các tủ RMU lưới 22kV hay 24kV, những ngăn lộ yêu cầu số lượng sợi cáp vào ra lên đến 2 sợi. Đầu Sub-Tplug RSTI-CC-58XX này sẽ kết hợp với bộ đầu cáp Tplug RSTI-58XX mà không thể đấu vào các loại đầu cáp Tplug khác hay Tplug của hãng khác theo khuyến cáo về sự đồng bộ của nhà sản xuất Raychem TE.

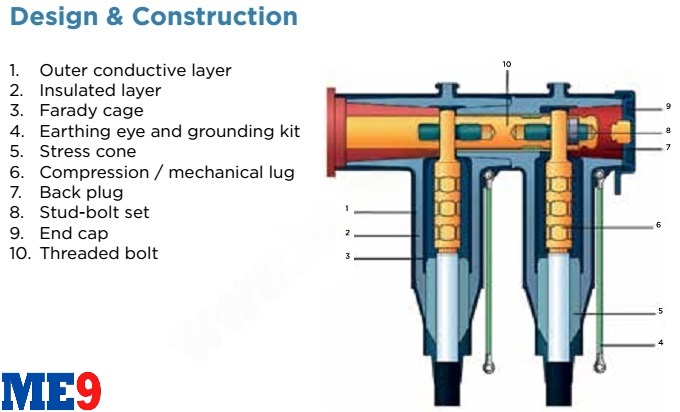

Chi tiết cấu tạo của 1 bộ đầu cáp Sub-Tplug Raychem TE (đầu cáp phía sau)

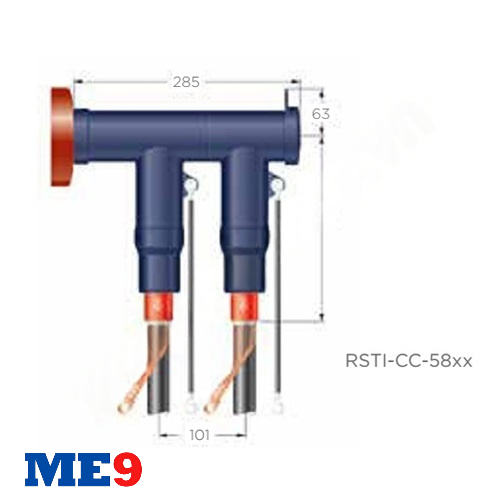

Kích thước tổng thể đầu cáp Sub-Tplug 24kV Raychem TE sau khi lắp đặt cùng đầu Tplug bên trong

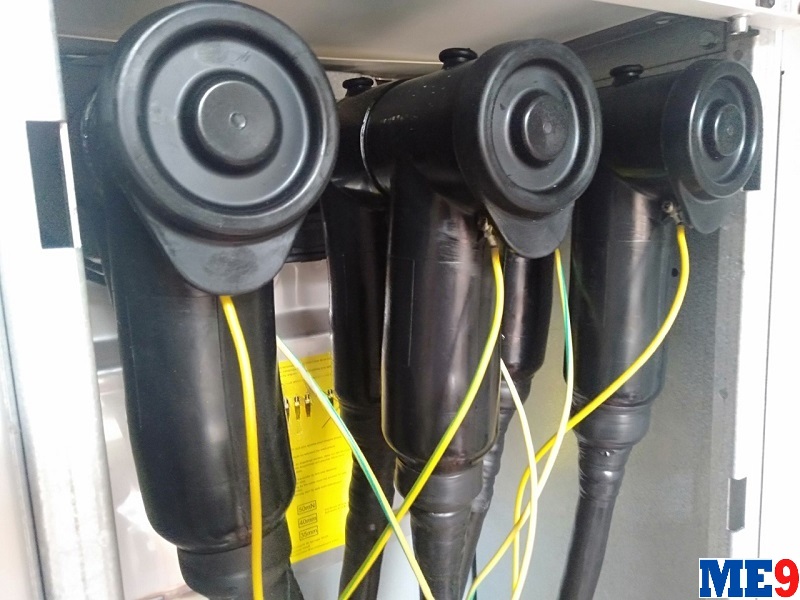

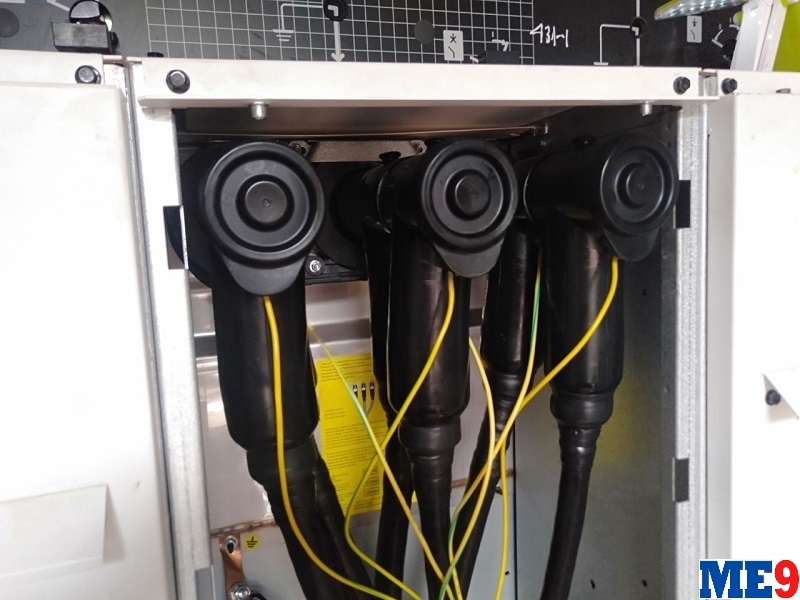

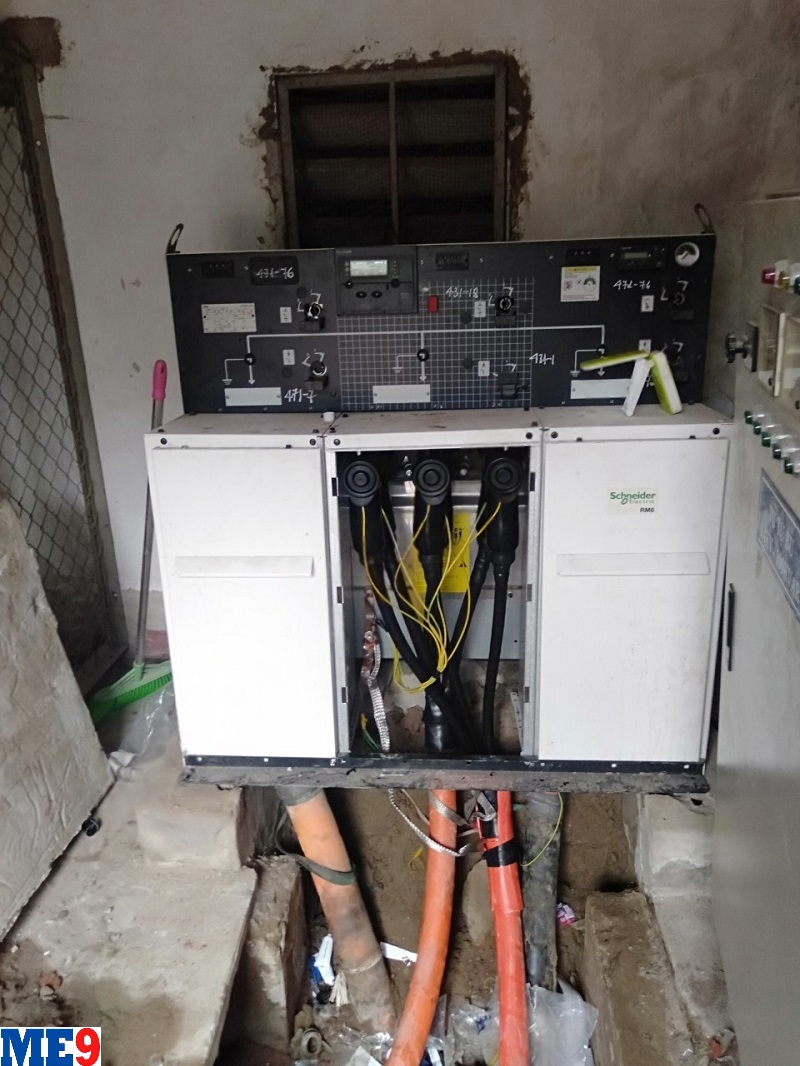

Hình ảnh thực tế đấu nối bộ Đầu cáp Sub-Tplug 24kV Raychem TE

Đầu cáp Sub-Tplug hay Sub Tee Plug, Sub Tee Connector Raychem này là đầu cáp dùng để đấu nối cáp 1 pha hoặc cáp 3 pha nối vào tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào). Các tủ RMU có thể sử dụng đầu cáp Sub-Tplug 24kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU Schneider RM6, tủ RMU Siemens 8DJH, ...

Đầu cáp Sub-Tplug 24kV hãng Raychem TE (Tyco Energy) mã RSTI-CC-58XX -  Bảng mã lựa chọn đầu cáp phù hợp với các tiết diện cáp:

RSTI-CC-58XX - 24kV Screened Separable Connector
