- Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX là đầu cáp dùng để đấu nối cáp ngầm 24kV vào tủ trung thế RMU như tủ RMU ABB, tủ RMU Schneider, tủ RMU Siemens, tủ RMU SFA... điện áp đến 24kV.
- Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX là đầu cáp làm bằng chất liệu cao su cách điện EPDM. Nó được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm điện áp đến 24kV.
Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX thường được sử dụng để đấu nối cáp ngăn cầu dao phụ tải kèm chì lộ ra hoặc nối vào đầu sứ cao thế dạng bushing (loại Plug in) của máy biến áp lưới 22kV hay 24kV.

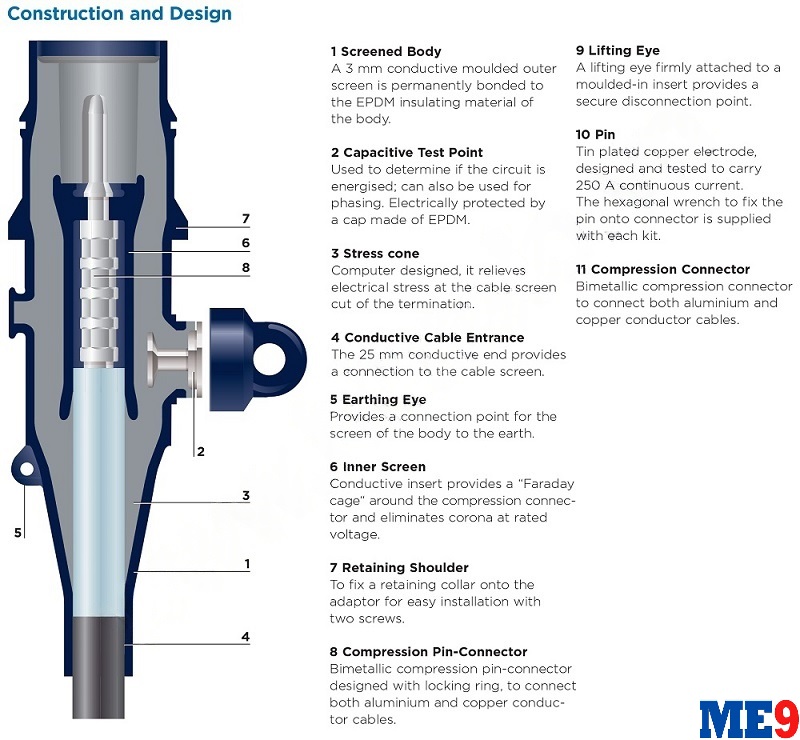

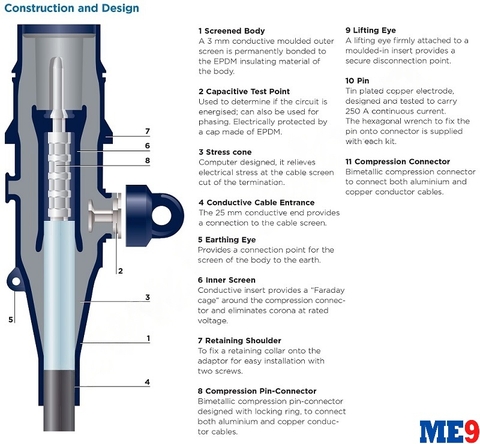

Chi tiết cấu tạo của 1 Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX

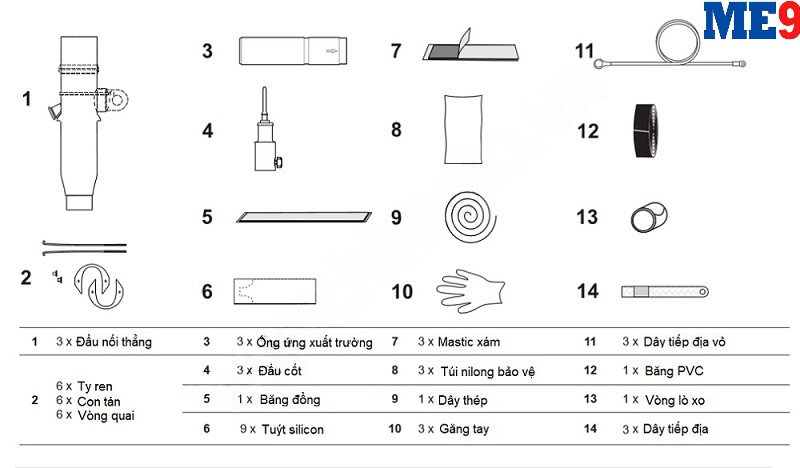

Bảng liệt kê vật tư trọn bộ 1 bộ Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX

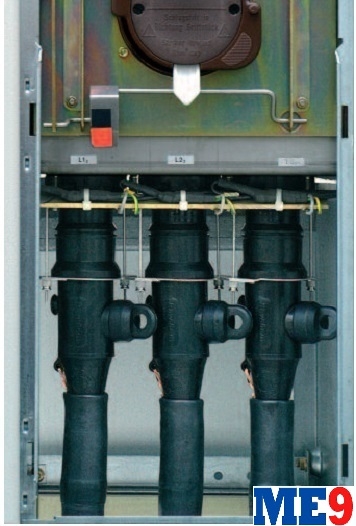

Hình ảnh thực tế đấu nối bộ Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX
Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52xx này là đầu cáp dùng để đấu nối cáp 1 pha hoặc cáp 3 pha nối vào tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào). Các tủ RMU có thể sử dụng đầu cáp Elbow 24kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU Schneider RM6, tủ RMU Siemens 8DJH ...
* Các ký hiệu của ngăn tủ cầu dao phụ tải liên động chì sử dụng đầu cáp Elbow này của các hãng có thể kể đến như:
- Ngăn tủ cầu dao phụ tải liên động chì của tủ RMU 24kV Schneider ký hiệu là ngăn Q
- ...
* Tùy cấu trúc của từng loại tủ RMU 24kV của các hãng mà việc sử dụng đầu cáp cho ngăn cầu dao phụ tải liên động chì đầu ra bảo vệ máy biến áp là sử dụng đầu cáp Elbow 24kV 250A RSES 52xx hay đầu cáp Straight (đầu cáp nối thẳng) 24kV 250A RSSS 52xx. Có những hãng mà ngăn tủ này vừa có thể sử dụng Elbow lại vừa có thể sử dụng đầu cáp nối thẳng tùy vào cách thiết kế bố trí đường cáp ngăn tủ này đi ra máy biến áp.
Chính sách bảo hành:
Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX - Đầu cáp hãng Raychem TE (Tyco Energy) - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX - Đầu cáp hãng Raychem TE (Tyco Energy) - Sản phẩm được nhập trực tiếp từ hãng Raychem TE / EU (Đức hoặc Balan).
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX - Đầu cáp hãng Raychem TE (Tyco Energy) Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!

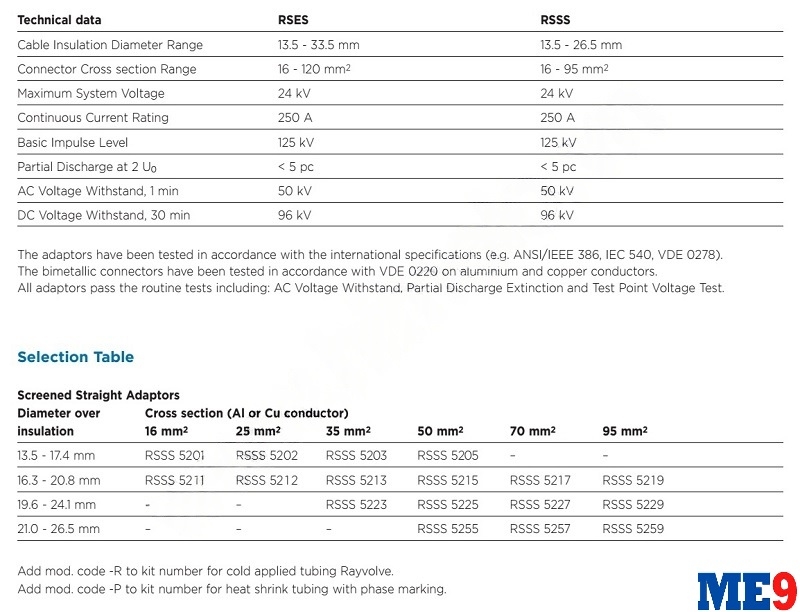

Đầu cáp nối thẳng (Straight) Raychem 24kV 250A RSSS 52XX - Bảng thông số kỹ thuật và bảng mã lựa chọn đầu cáp phù hợp với các tiết diện cáp:
RSSS 52XX - 24kV Raychem Screened Adaptor System
Một số mã hàng với tiết diện cáp thông dụng
|
STT |
Mã Hiệu Product code |
Tiết diện Conductor size (mm2) |
Đơn giá Unit price (VNĐ) |
|
1 |
RSSS 5215 |
50 |
LH |
|
2 |
RSSS 5227 |
70 |
LH |
|
3 |
RSSS 5229 |
95 |
LH |
