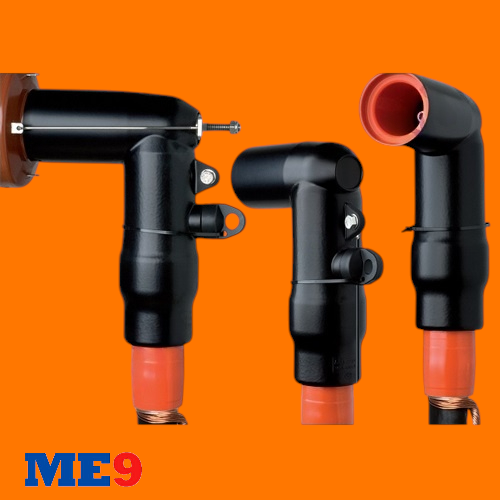

- Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX là đầu cáp dùng để đấu nối cáp ngầm 24kV, 36kV vào tủ trung thế RMU như tủ RMU ABB, tủ RMU Schneider, tủ RMU Siemens, tủ RMU SFA... điện áp đến 24kV, 36kV.
- Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX là đầu cáp làm bằng chất liệu cao su Silicon cách điện và chống cháy cao. Nó được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm điện áp đến 24kV.
Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX thường được sử dụng để đấu nối cáp ngăn cầu dao phụ tải kèm chì lộ ra hoặc nối vào đầu sứ cao thế dạng bushing (loại Plug in) của máy biến áp lưới 22kV hoặc 35kV hay 24kV hoặc 36kV. Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX - Đầu cáp Elbow 24kV 400A và đầu cáp Elbow 36kV 400A.

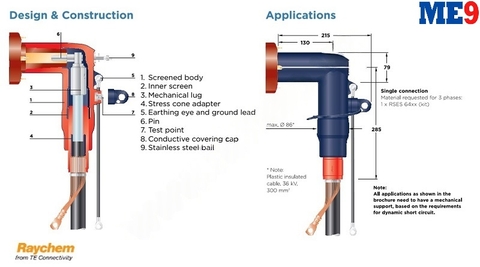

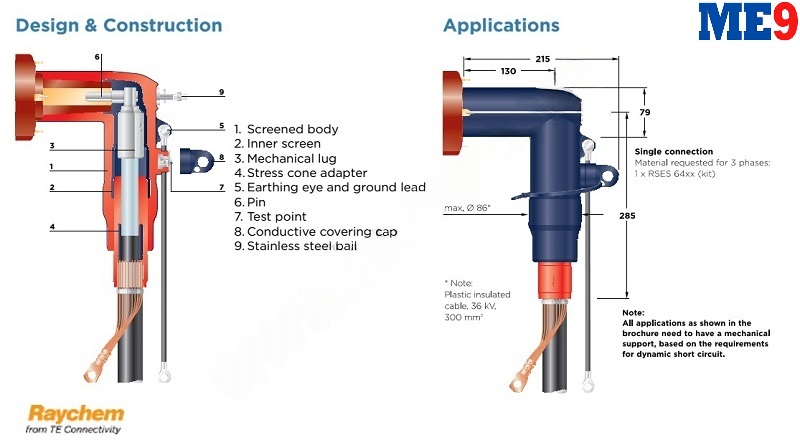

Chi tiết cấu tạo của 1 Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX

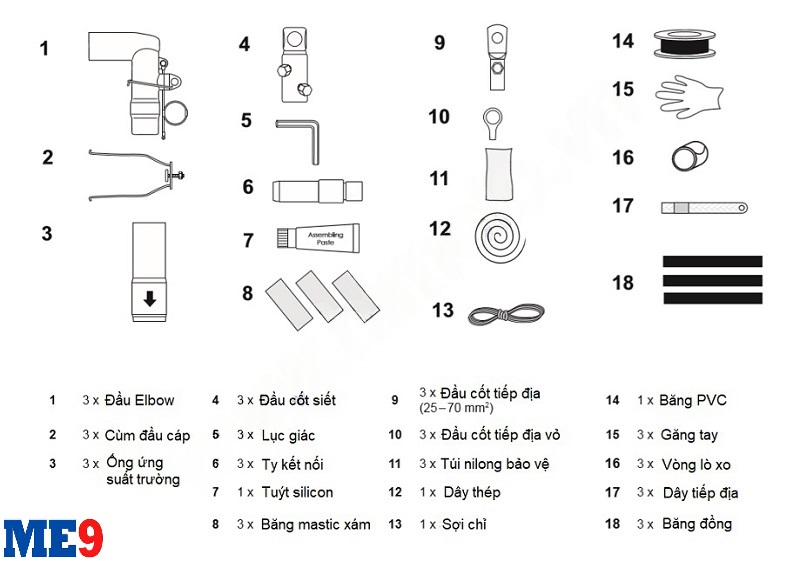

Bảng liệt kê vật tư trọn bộ 1 bộ Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX

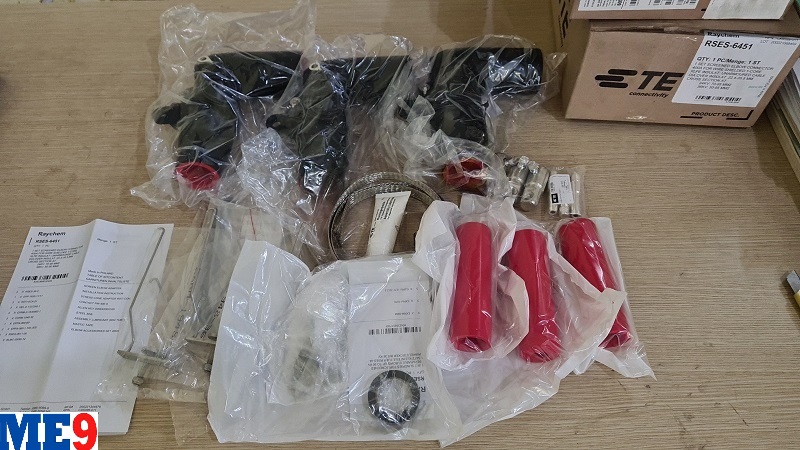

Hình ảnh thực tế vật tư bộ Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX
Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX này là đầu cáp dùng để đấu nối cáp 1 pha hoặc cáp 3 pha nối vào tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào). Các tủ RMU có thể sử dụng đầu cáp Elbow 24kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU Schneider RM6, tủ RMU Siemens 8DJH, ... Các tủ RMU có thể sử dụng đầu cáp Elbow 36kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU SFA Electric, tủ RMU Elko, ...
* Các ký hiệu của ngăn tủ cầu dao phụ tải liên động chì sử dụng đầu cáp Elbow 24kV và đầu cáp Elbow 36kV này của các hãng có thể kể đến như:
- Ngăn tủ cầu dao phụ tải liên động chì của tủ RMU 24kV ABB ký hiệu là ngăn F
- Ngăn tủ cầu dao phụ tải liên động chì của tủ RMU 24kV Schneider ký hiệu là ngăn Q
- Ngăn tủ cầu dao phụ tải liên động chì của tủ RMU 24kV Siemens ký hiệu là ngăn T
- Ngăn tủ cầu dao phụ tải liên động chì của tủ RMU 40.5kV SFA Electric ký hiệu là ngăn F
- ...
Chính sách bảo hành:
Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX - Đầu cáp hãng Raychem TE (Tyco Energy) - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX - Đầu cáp hãng Raychem TE (Tyco Energy) - Sản phẩm được nhập trực tiếp từ hãng Raychem TE / Châu Âu (Đức hoặc Balan).
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX - Đầu cáp hãng Raychem TE (Tyco Energy) Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Đầu cáp Elbow Raychem 24kV-36kV 400A RSES 64XX - Bảng thông số kỹ thuật và bảng mã lựa chọn đầu cáp phù hợp với các tiết diện cáp:
RSES 400A 64XX - 24kV Raychem screened, separable elbow
connection system
|
STT |
Mã Hiệu Product code |
Tiết diện Conductor size (mm2) |
Đơn giá Unit price (VNĐ) |
|
1 |
RSES 6451 |
70-95 |
LH |
|
2 |
RSES 6452 |
95-240 |
LH |
|
3 |
RSES 6454 |
185-300 |
LH |
RSES 400A 64XX - 36kV Raychem screened, separable elbow
connection system
|
STT |
Mã Hiệu Product code |
Tiết diện Conductor size (mm2) |
Đơn giá Unit price (VNĐ) |
|
1 |
RSES 6451 |
50-95 |
LH |
|
2 |
RSES 6452 |
95-150 |
LH |
|
3 |
RSES 6453 |
120-240 |
LH |
|
4 |
RSES 6455 |
185-300 |
LH |
