Chống sét van 24kV Raychem ELBC-824-SA là chống sét van với phần thân bọc bên ngoài được làm từ chất liệu EPDM cách điện và chống cháy cao, chống sét van loại Plug-in này được chia thành 2 loại: loại lắp đặt trực tiếp vào đầu sứ plug-in (ELBC-824-SA) và loại lắp đặt phía sau đầu cáp Tplug cho ngăn cáp đầu vào (ELBC-CC-824-SA) để bảo vệ chống sét lan truyền vào hệ thống điện trung thế lên đến 24kV.
Chống sét van 24kV Raychem ELBC-824-SA hay ELBC-CC-824-SA này là chống sét dùng để đấu nối trực tiếp hoặc đấu nối ngay sau đầu cáp Tplug 24kV mã ELBC-824-SERIES (xếp chồng lên đầu cáp Tplug) tại các ngăn tủ cầu dao phụ tải đầu vào hoặc tại ngăn tủ máy cắt đầu vào của tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào) để chống sét lan truyền từ phía ngoài vào trong dãy tủ để bảo vệ dãy tủ của chúng ta. Các tủ RMU có thể sử chống sét van 24kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU Schneider RM6, tủ RMU Siemens 8DJH, ...

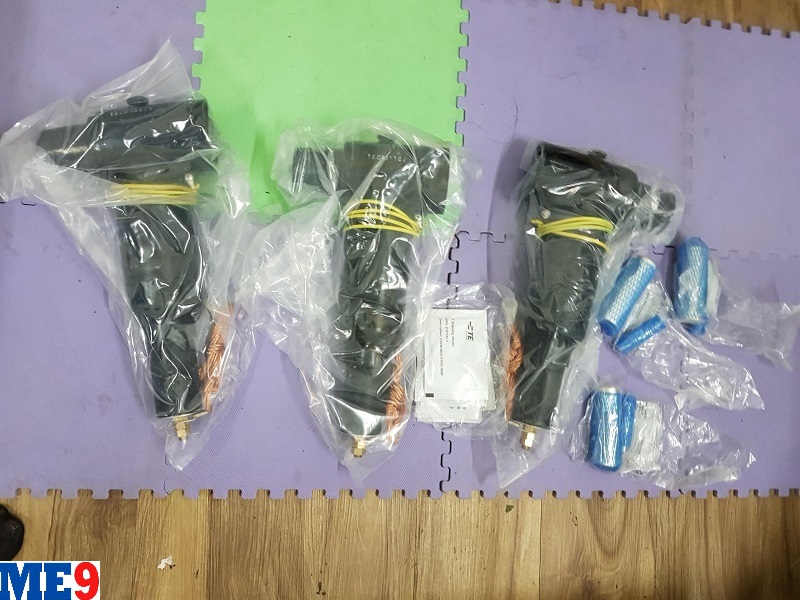

Hình ảnh thực tế bộ chống sét van 24kV ELBC-CC-824-SA Raychem
Chính sách bảo hành:
ELBC-824-SA/ ELBC-CC-824-SA - Chống sét van dạng Plug-in 24kV hãng Raychem TE (Tyco Energy) - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
ELBC-824-SA/ ELBC-CC-824-SA - Chống sét van dạng Plug-in 24kV hãng Raychem TE (Tyco Energy) - Thiết bị nhập trực tiếp từ hãng Raychem TE / China.
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm ELBC-824-SA/ ELBC-CC-824-SA - Chống sét van dạng Plug-in 24kV hãng Raychem TE (Tyco Energy) Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Bảng thông số kỹ thuật chi tiết của chống sét van 24kV Raychem ELBC-824-SA:
|
Voltage Class (kV) |
12.0 |
24.0 |
|
Rated voltage Ur |
17kV |
26kV |
|
Continuous operating voltage Uc |
13.6kV |
20.8kV |
|
Partial discharge at 1.05*Uc |
<11pC |
<20pC |
|
DC Reference voltage at 1mA |
≥24 kV |
≥37kV |
|
Rated discharge current (Peak) |
5kA |
5kA |
|
Switching current impulse (Peak) |
- |
0.5kA |
|
Power-frequency reference current (Peak) |
- |
1mA |
|
Power-frequency reference voltage |
≥17 kV |
≥26kV |
|
Residual voltage (peak) at rated discharge current |
≤45kV |
≤66kV |
|
Residual voltage (peak) at switching current impulse |
≤38.3kV |
≤56kV |
|
Residual voltage (peak) at steep lightning current impulse |
≤51.8kV |
≤74kV |
|
Long-duration current impulse (2ms, 18 times) |
150A |
150A |
|
Withstand voltage at high current impulse (4/10 μs) |
65kV |
65kV |
|
Lightning impulse withstand voltage on housing insulation (1.2/50 μs) |
95kV |
125kV |
|
AC withstand voltage on housing insulation |
34kV |
40kV |
|
Leakage current at 0.75 DC reference voltage |
< 50μA |
< 50μA |
Bảng thông tin mã đặt hàng chống sét van 24kV Raychem ELBC-824-SA:
| Voltage Class (kV) |
Reference Number Single connection |
Reference Number Parallel connection |
| 12.0 | ELBC-810-SA1745 | ELBC-CC-810-SA1745 |
| 24.0 | ELBC-824-SA2666 | ELBC-CC-824-SA2666 |
