- Chống sét van 24kV - 36kV Raychem RSTI-68SA và RSTI-CC-68SA là chống sét van với phần thân bọc bên ngoài được làm từ chất liệu cao su Silicon cách điện và chống cháy cao, chống sét van loại Plug-in này được chia thành 2 loại: loại lắp đặt trực tiếp vào đầu sứ plug-in (RSTI-68SA) và loại lắp đặt phía sau đầu cáp Tplug cho ngăn cáp đầu vào (RSTI-CC-68SA) để bảo vệ chống sét lan truyền vào hệ thống điện trung thế cho lưới điện lên đến 24kV và 36kV.
Chống sét van 24kV - 36kV Raychem RSTI-68SA hay RSTI-CC-68SA này là chống sét dùng để đấu nối trực tiếp hoặc đấu nối ngay sau đầu cáp Tplug 24kV mã RSTI-58XX hoặc đầu cáp Tplug 36kV mã RSTI-68XX (xếp chồng lên đầu cáp Tplug) tại các ngăn tủ cầu dao phụ tải đầu vào hoặc tại ngăn tủ máy cắt đầu vào của tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào) để chống sét lan truyền từ phía ngoài vào trong dãy tủ để bảo vệ dãy tủ của chúng ta. Các tủ RMU có thể sử chống sét van 24kV và 36kV này của Raychem có thể kể đến như: tủ RMU ABB Safering/ Safeplus, tủ RMU Schneider RM6, tủ RMU Siemens 8DJH, ...

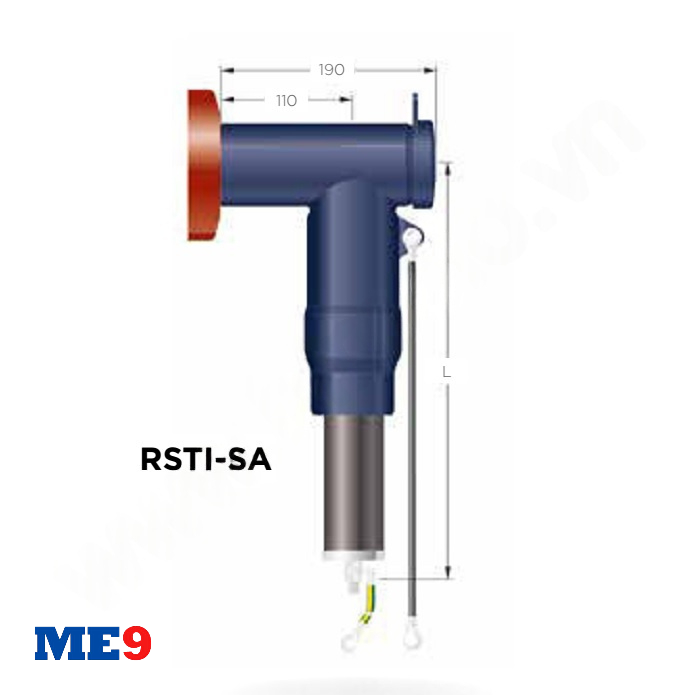

Chống sét van loại Plug-in loại lắp đặt trực tiếp vào đầu sứ plug-in (RSTI-68SA)

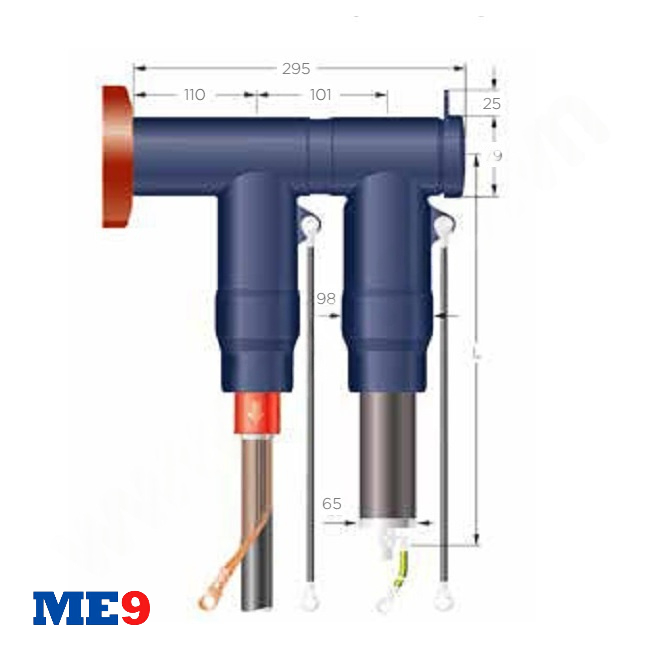

Chống sét van loại Plug-in loại lắp đặt phía sau đầu cáp Tplug cho ngăn cáp đầu vào (RSTI-CC-68SA)
Chính sách bảo hành:
RSTI-68SA/ RSTI-CC-68SA - Chống sét van dạng Plug-in 24kV / 36kV hãng Raychem TE (Tyco Energy) - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
RSTI-68SA/ RSTI-CC-68SA - Chống sét van dạng Plug-in 24kV / 36kV hãng Raychem TE (Tyco Energy) - Sản phẩm được nhập trực tiếp từ hãng Raychem TE / EU (Đức hoặc Balan).
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm RSTI-68SA/ RSTI-CC-68SA - Chống sét van dạng Plug-in 24kV / 36kV hãng Raychem TE (Tyco Energy) Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Bảng thông số kỹ thuật chi tiết của chống sét van 24kV / 36kV Raychem RSTI-68SA / RSTI-CC-68SA:
|
Product name |
Rated voltage kV |
Part number |
|
Single connection |
||
|
RSTI-68SA1210 |
12 |
CS8930-000 |
|
RSTI-68SA2410 |
24 |
CS8925-000 |
|
RSTI-68SA3610 |
36 |
CS8920-000 |
|
Parallel connection |
||
|
RSTI-CC-68SA1210 |
12 |
CS3113-000 |
|
RSTI-CC-68SA2410 |
24 |
CS3114-069 |
|
RSTI-CC-68SA3610 |
36 |
CS3036-000 |
Technical data for single and parallel connection
|
Discharge current In |
10kA |
|
Current impulse 4/10 μs |
100kA |
|
Short circuit current Is |
20kA |
|
Long-duration current impulse (1ms) |
212kA |
|
Residual voltage (kV) |
|||
|
Voltage class (Uc) |
12 |
24 |
36 |
|
Rated voltage (Ur) |
15 |
30 |
45 |
|
Current impulse 8/20 μs |
|||
|
5 kA |
39.1 |
78.2 |
117.3 |
|
10 kA |
41.5 |
83.0 |
124.5 |
|
20 kA |
45.7 |
91.4 |
137.1 |
|
Current impulse 1/20 μs |
|||
|
10 kA |
43.9 |
87.8 |
131.7 |
|
Current impulse 1/20 μs |
|||
|
125 kA |
31.5 |
63.1 |
94.7 |
|
500 kA |
32.4 |
64.9 |
97.4 |
Bảng thông tin mã đặt hàng chống sét van 24kV / 36kV Raychem RSTI-68SA / RSTI-CC-68SA:
| Voltage Class (kV) |
Reference Number Single connection |
Reference Number Parallel connection |
| 24 | RSTI-68SA-2410 | RSTI-CC-68SA-2410 |
| 36 | RSTI-68SA-3610 | RSTI-CC-68SA-3610 |
