- Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì là loại cầu dao dùng để cách ly lưới điện trung thế phía sau nó ra khỏi lưới điện hệ thống ở điện áp lên đến 24kV.
- Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì là loại cầu dao dùng trong nhà với cơ cấu thao tác đóng cắt tiếp điểm dạng chém đứng (thao tác đóng cắt trên phương thẳng đứng) và kết hợp với cầu chì ống PK để bảo vệ tải thông dụng là các máy biến áp.
Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì là một loại cầu dao đóng cắt khi không có tải hay gọi tắt là đóng cắt không tải. Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì này là sự tích hợp trọn bộ của Cầu dao cách ly 24kV chém đứng trong nhà và cầu chì ống PK 24kV kèm đế. Nó được lắp đặt trong các trạm kiosk hoặc các trạm biến áp xây với không gian rộng ở lưới điện 22kV, điện áp lớn nhất lên đến 24kV.

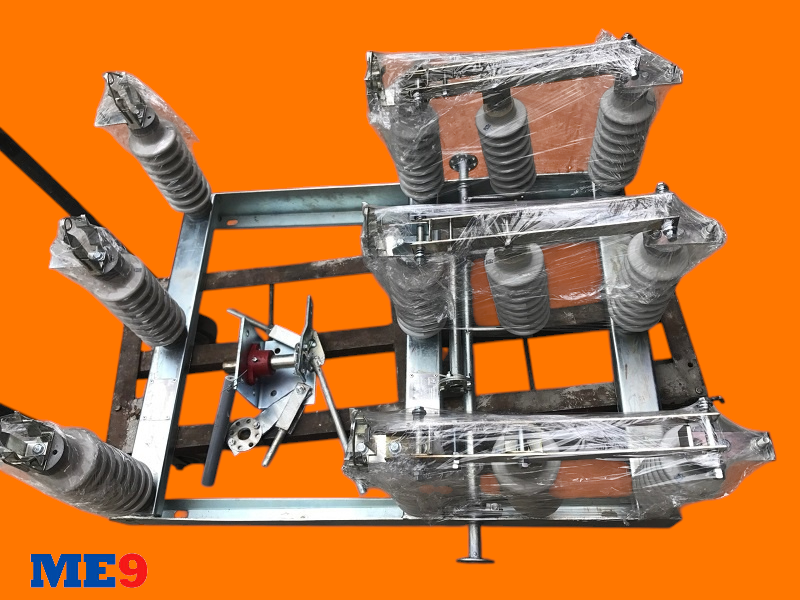

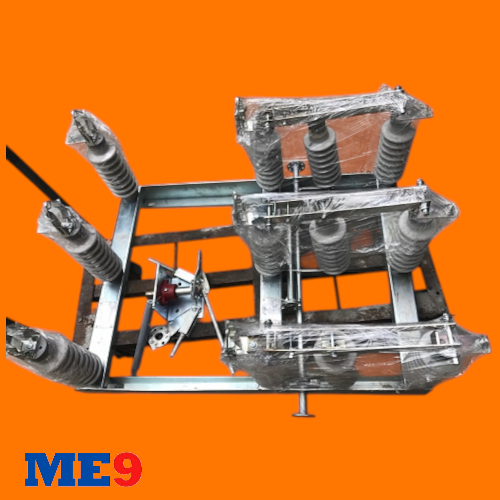

Hình ảnh thực tế Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì loại sứ gốm
Đầu cáp bắt vào Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì này có thể sử dụng đầu cáp co nhiệt (đầu cáp co nóng) hoặc đầu cáp co nguội (đầu cáp co lạnh) của các hãng như: 3M, Raychem,...
Chính sách bảo hành:
Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì - Thiết bị được sản xuất phù hợp với TCVN và được thí nghiệm kiểm duyệt bởi Tổng cục tiêu chuẩn đo lường chất lượng Quatest 1. Sản phẩm được sản xuất bởi Công ty thiết bị điện Đông Anh (TBĐĐA) - Hàng Việt Nam chất lượng cao.

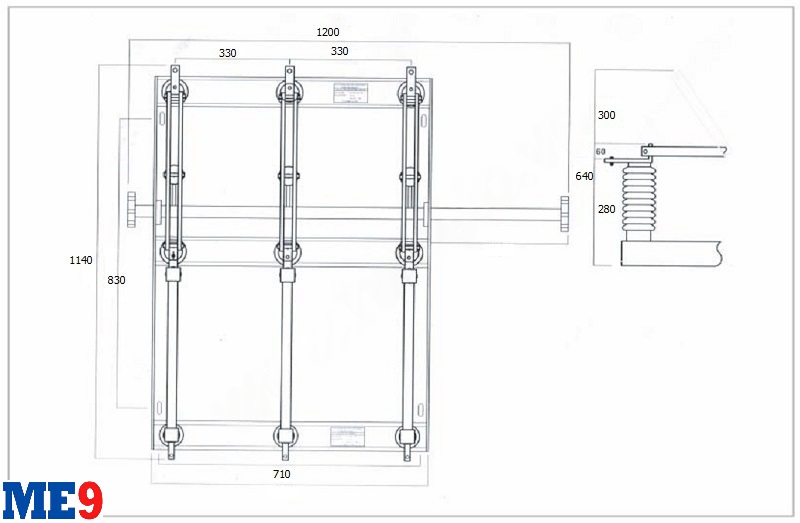

Bản vẽ kích thước Cầu dao cách ly 24kV chém đứng trong nhà liền chì loại sứ gốm
|
BẢNG THÔNG SỐ KỸ THUẬT |
||||||||
|
TÊN SẢN PHẨM |
KÍCH THƯỚC (mm) |
|||||||
|
Chiều cao khi đóng cầu dao |
Chiều cao khi đóng cầu dao |
Dài |
Rộng |
Tâm lỗ bắt xà ngang |
Tâm lỗ bắt xà dọc |
Khoảng cách pha tối thiểu |
Trọng lượng/ bộ |
|
|
Cầu dao cách ly 24kV chém đứng trong nhà liền cầu chì |
340 |
640 |
1140 |
1200 |
710 |
830 |
330 |
52 |
