Bộ báo sự cố đường dây trên không FLA3.1 là một thiết bị Báo Sự Cố của hãng EMG-Đức dùng cho đường dây trung thế trên không có cấp điện áp đến 46kV. Báo Sự Cố FLA3.1 là một thiết bị đa năng có thể điều chỉnh được các giá trị thông số cài đặt trong phạm vi rộng, thay đổi chế độ vận hành, xóa báo sự cố,...ngay cả khi đang treo trên lưới thông qua bộ remote control mà không cần phải tháo xuống hay phải dùng sào thao tác.
Để đánh giá độ tin cậy hệ thống điện ta có thể dựa trên các chỉ số thể hiện chất lượng việc cung cấp điện để thống kê theo dõi đánh giá độ ổn định của lưới điện từ đó đưa ra các giải pháp cải thiện tích cực nhằm mục đích nâng cao chất lượng cung cấp điện của hệ thống. Có nhiều loại chỉ số thể hiện chất lượng việc cung cấp điện, tuy nhiên phần lớn các nước hiện nay đang áp dụng là các chỉ số SAIFI, SAIDI, MAIFI để đánh giá độ tin cậy cung cấp điện. Các chỉ số SAIFI, SAIDI, MAIFI thực chất là thể hiện tần suất mất điện và thời gian mất điện của hệ thống.
Như vậy để nâng cao độ tin cậy cung cấp điện ta có các biện pháp sau:
1. Biện pháp giảm sự cố xẩy ra.
Khi mất điện theo kế hoạch (bảo dưỡng, đấu nối..,..) mang tính chủ quan nên ta có thể chủ động để giảm thời gian mất điện đến mức tối thiểu có thể được bằng cách tăng số lượng lắp đặt thiết bị phân đoạn, tăng cường trang thiết bị phục vụ cho công tác quản lý vận hành, bão dưỡng cùng áp dụng các qui trình hotline đồng thời nâng cao kiến thức và tay nghề cho nhân viện vận hành.
2. Biện pháp giảm thời gian mất điện (theo kế hoạch và sự cố).
Tuy nhiên khi mất điện do bị sự cố lại mang tính khách quan bị động trong khi yêu cầu là ta cần khắc phục xử lý nhanh điểm sự cố nhằm gỉảm thời gian mất điện. Do vậy, yêu cầu trước tiên là cần phải khoanh vùng và xác định nhanh, chính xác điểm sự cố cùng phân loại sự cố để chuẩn bị phương tiện nhân lực và biện pháp xử lý và khắc phục sự cố nhanh nhất có thể được.
Khi lưới điện cung cấp được trang bị các thiết bị báo sự cố FI (Fault Indicator) sẽ hỗ trợ tốt cho người vận hành công tác khoanh vùng và xác định nhanh, chính xác điểm sự cố. Vì thế, yêu cầu đặt ra cho thiết bị báo sự cố trang bị trên lưới cần phải đáp ứng các tiêu chí sau:
- Độ chính xác có tính ổn định cao.
- Thông số và tính năng kỹ thuật phài phù hợp với điều kiện vận hành của lưới điện và phối hợp hiệu quả với tính năng của các thiết bị đang vận hành trên lưới điện.
- Lắp đặt và sử dụng đơn giản, thân thiện với người vận hành khi phát hiện sự cố nhưng lại mang tính công nghệ cao.
- Thiết bị báo sự cố trang bị trên lưới phải có sẵn đầy đủ tất cả tính năng cần thiết sẵn sàng hổ trợ cho việc đầu tư phát triển hệ thống báo sự cố từ xa kết nối với hệ thống Scada/DMS thế nhưng khi đầu tư ban đầu chỉ có thiết bị báo sự cố, người vận hành vẫn khai thác sử dụng thuận tiện mang tính phù hợp sử dụng với hệ thống từ xa sau này.
- Chi phí vận hành thấp.
- Mức vốn đầu tư tổng thể cuối cùng cho hệ thống báo sự cố (thiết bị báo sự cố ban đầu và trang bị hệ thống báo từ xa) sẽ là tiêu chí cho việc tính toán lựa chọn thiết bị.

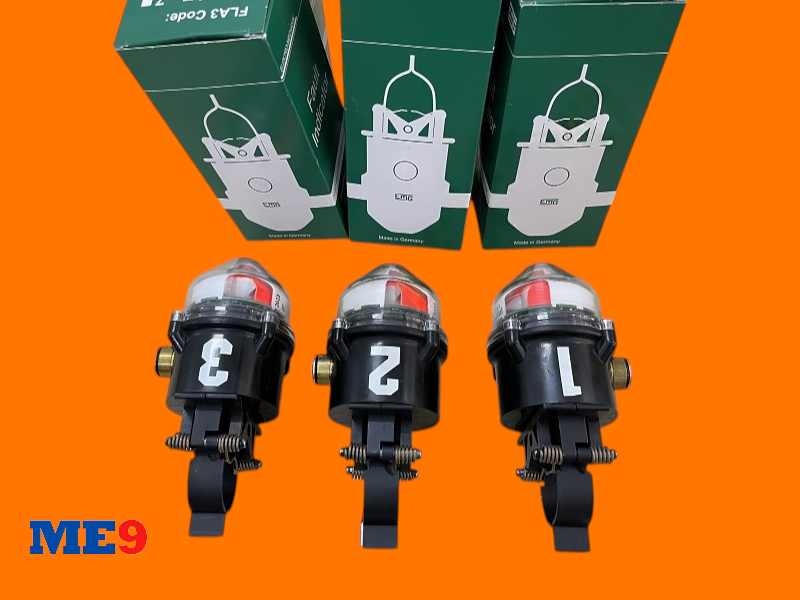

Bộ báo sự cố đường dây trên không FLA 3.1 là một thiết bị báo sự cố gọn nhẹ nhưng kết cấu chắc chắn phù hợp việc lắp đặt hot-line lên lưới điện. Tín hiệu báo sự cố kết hợp chỉ thị bằng "Cờ màu đỏ và Đèn chớp" nên người vận hành rất dễ phát hiện lúc ban ngày hay ban đêm trong điều kiện thời tiết tại Hải Phòng.

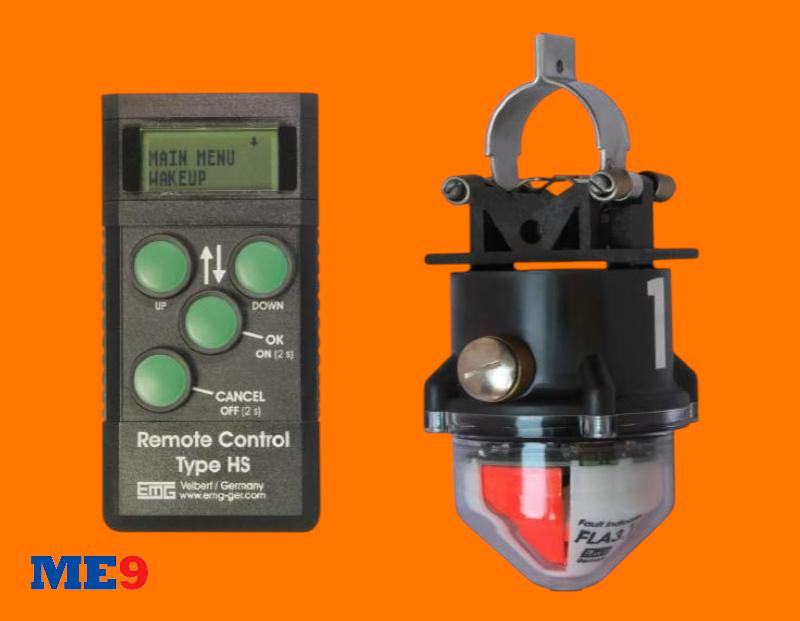

Bộ báo sự cố đường dây trên không FLA3.1 đã tích hợp sẵn đầy đủ tính năng kết nối từ xa nên việc cài đặt, điều chỉnh hay đọc các thông số vận hành của FLA 3.1 khi đã được lắp đặt lên lưới, được thực hiện qua bộ “Remote Control HS” ở dưới đất nên rất an toàn và tiện lợi cho việc sử dụng cũng như giảm nhẹ sức lao động của người vận hành.
Ngoài ra, người sử dụng với bộ “Remote Control HS” có thể tiến hành “TEST” kiểm tra tình trạng hoạt động của FLA 3.1 trước và sau khi đã lắp đặt lên lưới cũng như có thể đọc được dòng điện vận hành tức thời của lưới.
Từ cuối năm 2013, Công ty TNHH MTV điện lực Hải Phòng đã tiến hành thử nghiệm việc sử dụng thiết bị báo sự cố các loại trên lưới và trong năm 2015 đã từng bước đưa vào sử dụng hệ thống báo sự cố từ xa. Hệ thống trên đã phát huy được hiệu quả rất tốt, từ đó cho thấy tầm quan trọng và tính hiệu quả trong việc lựa chọn trang bị thiết bị báo sự cố.
Các tính năng của thiết bị báo sự cố cùng hệ thống báo sự cố từ xa khi đưa sử dụng đã hỗ trợ tốt trong công tác khoanh vùng và xác định chính xác nhanh điểm sự cố trên lưới để nâng cao chất lượng cung cấp điện trên địa bàn Hải Phòng.
=> Quý khách hàng cần mua Bộ báo sự cố đường dây trên không FLA3.1, thiết bị báo sự cố đường dây trên không FLA3.1, bộ cảnh báo sự cố đường dây FLA3.1 dùng cho lưới điện 22kV và 35kV vui lòng liên hệ CTY ME9 - Nhà phân phối Bộ báo sự cố đường dây trên không FLA3.1 hàng chất lượng, giá cả cạnh tranh, với tư vấn kỹ thuật và phong cách phục vụ chuyên nghiệp nhất!
Chính sách bảo hành:
Bộ báo sự cố đường dây trên không FLA3.1 - Bảo hành 12 tháng kể từ ngày giao hàng.
Cam kết chất lượng:
Bộ báo sự cố đường dây trên không FLA3.1 - Thiết bị nhập khẩu trọn bộ hãng EMG xuất xứ Đức, cấp đầy đủ CO, CQ nhập khẩu.
Hỗ trợ kỹ thuật 24/7
Để được tư vấn kỹ thuật và báo giá sản phẩm Bộ báo sự cố đường dây trên không FLA3.1 Quý khách vui lòng liên hệ:
Công ty cổ phần vật tư và thiết bị điện số 9 hân hạnh được phục vụ Quý vị!
Phân tích thông số kỹ thuật và các chế độ vận hành của Bộ báo sự cố đường dây trên không FLA 3.1:
Bộ báo sự cố đường dây trên không FLA 3.1 có đầy đủ các thông số kỹ thuật cùng các chế độ phối hợp vận hành với các thiết bị hiện có trên lưới điện.
|
Thông số & chế độ vận hành |
Giá trị cài đặt |
Chú thích |
|
Dòng trip ngắn mạch |
a) Theo chuẩn: giá trị trip cố định Từ 20A đến 1500A b) Tự động: tự động điều chỉnh từ 150% đến 500% của dòng vận hành |
Bước chỉnh 20A
Bước chỉnh 50% |
|
Dòng trip di/dt [EF trip] (có thể ON/OFF ) |
Thể hiện việc đo di/dt và phát hiện sụt áp của lưới trong đó các giá trị cài đặt: - di: từ 5A đến 160A - dt: 20ms ở tàn số 50Hz |
Bước chỉnh 5A |
|
Phát hiện sụt áp |
Chọn lựa giữa 20% đến 90% của Un |
Bước chỉnh 10% |
|
Thời gian trì hoãn đáp ứng |
Chọn lựa giữa 40ms đến 300ms |
Bước chỉnh 20ms |
|
Phương thức xóa báo sự cố |
a) Thông qua remote HS từ dưới đất |
|
|
b) Tự động theo thời gian cài đặt từ 30 phút đến 960 phút |
Bước chỉnh 30 phút |
|
|
c) Tự động khi lưới điện phục hồi |
Chọn ON/OFF |
|
|
d) Thông qua hệ thống từ xa (RIS-FS hay Scada) |
Từ sofware hay từ điện thoại |
|
|
Chế độ vận hành |
a) Báo sự cố vĩnh cữu |
|
|
|
b) Báo sự cố thoáng qua |
Chọn ON/OFF |
|
|
c) Chế độ phối hợp hoạt động với Recloser |
Chọn ON/OFF |
|
|
d) Báo tình trạng điện áp : ON/OFF |
Bởi bộ Remote Control HS hay hệ thống từ xa RIS-FS |
|
Tính năng hổ trợ thêm |
1) Đo được dòng điện vận hành trên lưới |
Bởi bộ Remote Control HS hay hệ thống từ xa RIS-FS |
|
|
2) Thực hiện chức năng Test kiểm tra hoạt động FLA 3.1 từ dưới đất |
Bởi bộ Remote Control HS hay hệ thống từ xa RIS-FS |
|
|
3) Kiểm tra được tình trạng nguồn Pin của FLA 3.1 |
Bởi bộ Remote Control HS hay hệ thống từ xa RIS-FS |
|
|
4) FLA 3.1 được thiết kế và chế tạo lấy nguồn lưới để vân hành nên rất ít tốn Pin. |
Tiết kiệm năng lượng. |
|
Giao tiếp từ xa / Scada |
Cấu hình FLA 3.1 sẵn sàng cho việc kết nối từ xa Scada/DMS theo giao thức IEC 104 &101 |
Kết nối với Scada theo giao thức IEC 104&101 |
Từ bảng thông số kỹ thuật Bộ báo sự cố đường dây trên không FLA3.1 ta thấy:
- Thiết bị FLA 3.1 có phạm vi thông số cài đặt rộng thế nhưng việc chọn lựa giá trị cài đặt cho FLA 3.1 rất uyển chuyển do có bước chỉnh cài đặt rất nhỏ thực hiện thông qua remote control HS. Như vậy, FLA 3.1 đáp ứng lắp đặt tại trục chính hay nhánh rẽ hay phụ tải nhưng vẫn đảm bảo được việc báo sự cố ổn định với độ chính xác cao.
- Thông số kỹ thuật báo sự cố di/dt (báo sự cố chạm đất) thông qua “ FLA 3.1 giám sát việc đo [di/dt @ giảm điện áp].
+ Trip curent di/dt:
+ Voltage detection: chọn lựa từ 20% đến 90% Un (bước chỉnh 10%).
Với việc người sử dụng được chọn lựa cài đặt phát hiện ngưỡng sụt áp từ 20% đế 90% của FLA 3.1 là một ưu điểm nổi trội giúp phát hiện báo sự cố chạm đất cho trung lưới trung tính cách ly được chính xác hơn.
- Khi đưa vào vận hành với hệ thống từ xa sẽ cho tín hiệu báo về tình trạng điện áp ON – OFF của lưới điện. Chức năng “REMOTE VOLTAGE: ON/OFF”
- Có thể cài đặt chế độ vận hành phối hợp với Recloser hoạt động ở phía trên tạo ra một sự phối hợp đồng bộ của các thiết bị vận hành trên lưới.
- Nguồn nuôi của hệ thống DCU sẽ lấy từ năng lượng mặt trời hoặc của lưới điện do đó sẽ linh hoạt trong vận hành, tiết kiệm, chi phí vận hành thấp.
